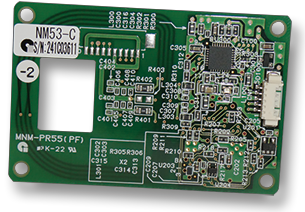

CLRC663Plus搭載マルチリーダライタモジュール NM53シリーズ
機器組込系製品一体型
【NM53シリーズ 概要】
NM53シリーズは、FeliCaの暗号領域に対応可能なセキュアマイコン搭載アンテナ一体型のマルチRFIDリーダライタモジュールです。
さまざまな機器に組み込むことを想定しています。
《型式》
● NM53-C-2
⇒ DC5V or 3.3V駆動 DES/TDES暗号領域、SSFC対応
FeliCaのDES/TDES暗号およびSSFCフォーマットに対応するモデル
● NM53-C-4
⇒ DC5V or 3.3V駆動 DES/TDES/AES暗号領域、SSFC対応
NM53-C-2 にFeliCaのAES暗号対応機能を付加したモデル
● NM53-C-P2 ※開発中（2024年10月現在）
⇒ DC5V or 3.3V駆動 DES/TDES暗号領域、SSFC対応
簡易制御が可能なパラメータ指定方式モデル
《従来モデル型式》
NM53シリーズは、以下の従来モデルの代替として開発されました。
● NM07シリーズ
● TM05シリーズ
● NM43シリーズ（FeliCa暗号対応モデル）
※NM43シリーズの非暗号対応モデルは引き続き提供されます。
【特長】
〇電源仕様：
・DC5VとDC3.3Vのモデルの区別がなく、どちらでも駆動可能です。
〇搭載IC：
・NFCコントローラIC CLRC663Plus
〇対応タグ/カード：
- MIFARE（MIFARE Classic、MIFARE Ultralight）
- SLE55R（非暗号領域の読み出しのみ対応）
- ISO/IEC 14443 TypeB
- FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S）
- ISO/IEC 15693
※MIFARE Plusは今後対応予定（2024年10月現在）
〇セキュリティ：
FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。
物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。
※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク）
【その他の情報】
《補助部品について》
●接続ケーブル：HZ12-OR3K（5芯）
上位機器への接続時に利用できる、NM53-C-2およびNM53-C-4モデルの片側コネクタ付ケーブルを用意しています。
●評価用ケーブルセット：XZ63-USBSET
Windows PCに接続して評価するためのケーブルセットをご用意しています。
XZ63-USBSETは、NM53-C-*をUSBポートに接続できるCMOS⇔USB変換アダプタです。
※USBポートからの電源供給によりリーダライタが動作するため、別途電源用ACアダプタは不要です。
《評価セットについて》
NM53シリーズをご利用いただくにあたり、評価・検証を行うための評価セットをご用意しています。
▼ セット内容 ▼
●リーダライタ：NM53-C-*×1台
◆型式一覧
・ NZ30-DSET-1（FeliCa DES/TDES暗号対応版）
⇒ NM53-C-2同梱
・ NZ30-DSET-2（SSFC、FeliCa DES/TDES暗号対応版）
⇒ NM53-C-2同梱
・ NZ30-DSET-3（FeliCa DES/TDES/AES暗号対応版）
⇒ NM53-C-4同梱
・ NZ30-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版）
⇒ NM53-C-4同梱
●CMOSレベル/USB変換ケーブルセット：XZ63-USBSET×1式
●カード：
・ FeliCa AESカード（当社フォーマット）×2枚
・ FeliCa Lite Sカード×1枚
・ MIFAREカード×2枚
・ MIFARE Ultralightカード×1枚
・ ICODESLIカード×2枚
・ ISO14443 TypeB JJC1カード×1枚
※SSFCフォーマットのFeliCaカードは含まれません。
●学習プログラム
※標準学習プログラムには、FeliCa、Type A、Type B、ISO15693の学習プログラムが含まれます。
※-4にはFeliCa AES学習プログラムが付属します。
●仕様書
●ドライバ： XZ63用Windowsドライバ
【製品仕様】
| 項目 | NM53-C-2/C-4/シリーズ 仕様 |
単位 |
|---|---|---|
| アクセス距離(注1) | FeliCa：35 MIFARE：40 ICODE SLI：60 ISO 14443 TypeB：12 |
mm |
| 定格入力電圧 | DC+5±5%・DC+3.3±5% |
V |
| 最大消費電流 | 300 |
mA |
| 使用周波数 | 13.56 | MHz |
| 変調方式 | ASK |
－ |
| 使用温度範囲 | -10～60 |
℃ |
| 保存温度範囲 | -20～65 |
℃ |
| 使用湿度範囲 | 20～85（結露なきこと) |
%RH |
外形寸法 |
60(W)×40(D)×5.7(H) |
mm |
| 起動時間 | 電源投入後1.0 |
ー |
| インターフェース | CMOS |
－ |
| 接続コネクタ | 53261-0571（モレックス製） |
－ |
| FlashROM書換可能回数 | 最大10,000 |
回 |
※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。
※ FeliCaは、ソニー株式会社の登録商標です。
※ MIFAREは、NXP Semiconductorsの登録商標です。
※ ICODEは、NXP Semiconductorsの登録商標です。
※ Tag-It HFIは、Texas Instrumentsの商標です。
| 国内電波法 | 誘導式読み書き通信設備 |
|---|---|
| 標準規格 | ISO 14443 type AISO 14443 type BISO 15693ISO 18092 |
| 適用市場 | 警備関連勤怠・就業入室管理/入退室管理アミューズメント医療関連文教関連工程管理外食産業関連広告/デジタルサイネージ決済関連 |
| 周波数 | HF帯 |
