CLRC663Plus搭載マルチリーダライタモジュールNM54-シリーズ

機器組込系製品分離

NM54
NM54

新製品(セキュアマイコン搭載)

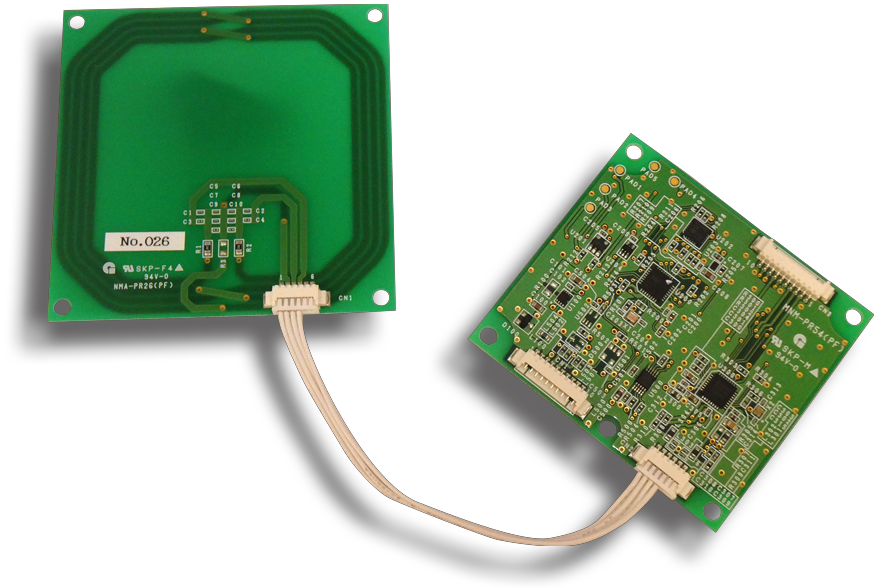

 NM54シリーズは、さまざまな機器に組込まれることを意識した、リーダライタ部とアンテナ部で構成される分離型リードライトモジュールです。

 NXP製CLRC663Plusと、16ビットCPUと、セキュアマイコン※を搭載しています。

 FeliCa/MIFARE/ISO15693/ISO14443 typeBに対応しています。FeliCaの暗号処理機能を搭載しており、平易な処理で暗号対応のカードにアクセスすることができます。

 ISO14443 typeA:MIFARE Classic、MIFARE Ultralight、SLE55R(読取のみ)

 ISO15693     :ICODE SLI、Tag-it HFI

 -2、-P2モデル :FeliCa DE/TDES暗号対応、SSFC対応

 -4モデル     :FeliCa DE/TDES/AES暗号対応、SSFC対応

※本リーダライタに搭載するセキュアマイコンは「認証情報」を保護する機能と暗号処理回路を持ち、物理的な攻撃にも対処した「耐タンパ性」を有するCC EAL5+の認証を受けています。

FeliCa 暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みについて  (2020年3月当社ホームページお知らせに掲載)

※Common Criteria(コモンクライテリア):情報技術セキュリティの評価基準(EAL1~7までのランク)

書類について

機器外観図 下記の外観図からダウンロードください。

製品仕様書 お問い合わせください。

通信仕様書 ご提示には当社との秘密保持契約の締結が必要となります。当社営業員とご面談の上ご入手いただきますようお願いします。

補助部品について

 上位機器への接続時に利用いただけるNM54-B/C-5V/QW10モデルの片側コネクタ付ケーブルHZ13-OR3K(10芯)を用意しています。

 Windows PCに接続・評価いただくためのケーブルセットとして、Bモデル(RS-232C)にはXZ24-DS2を、Cモデル(CMOS)にはXZ63-USBSETを用意しています。

 XZ24-DS2はNM54B*をRS-232Cポートに接続用できるケーブルとDC5V出力ACアダプタとのセット品です。PCにはRS-232Cポートが必須となりますのでご注意ください。(おそれいりますがXZ24-DS2は生産困難品となりました。代替機検討しています。2023年7月現在)

 XZ63-USBSETはNM54C*をUSBポートに接続できるCMOSーUSB変換アダプタです。USBポートからの電源供給によりリーダライタが動作しますので、別途電源用ACアダプタは不要となっています。

評価セットについて

 NM54シリーズを利用いただくにあたり、評価・検証を行っていただくためにNM54シリーズ本体と、PCに接続するためのCMOSレベル/USB変換セット、学習プログラム、各種カードをセットとした評価セットを用意しています。ご提供するNM54シリーズはCMOSレベルI/F版です。

【セット内訳】

・リーダライタNM54-C-5V/QW10-*× 1台

・CMOSレベル/USB変換XZ63-USBSET×1式
・FeliCa AESカード(当社フォーマット)× 2枚

・FeliCa Lite Sカード×1枚
・MIFAREカード×2枚

・MIFARE Ultralightカード×1枚
・ICODE SLIカード×2枚

・ISO14443 typeB JJC1カード×1枚
・学習プログラム各種、各種仕様書、XZ40用Windowsドライバ
※SSFCフォーマットFeliCaカードは含まれません。
※標準学習プログラム (FeliCa/typeA/typeB/15693)(各セットに同梱)、FeliCa AES 学習プログラム(-3、-4に同梱)

【型式一覧】

NZ26-DSET-1(FeliCa DES/TDES暗号対応版)         NM54-C-5V/QW10-2同梱
NZ26-DSET-2(SSFC、FeliCa DES/TDES暗号対応版)    NM54-C-5V/QW10-2同梱
NZ26-DSET-3(FeliCa DES/TDES/AES暗号対応版)      NM54-C-5V/QW10-4同梱
NZ26-DSET-4(SSFC、FeliCa DES/TDES/AES暗号対応版)  NM54-C-5V/QW10-4同梱

在庫状況について

:NM54-B-5V/QW10-2、NM54-B-5V/QW10-4のサンプル出荷開始中(若干数)

生産状況について

:量産準備/生産部品調達中

※生産終了したNM14/NM15シリーズの後継機/代替機としてもご利用検討ください。


※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。

※ FeliCaは、ソニー株式会社の登録商標です。

※ MIFAREは、NXP Semiconductorsの登録商標です。

※ SLE55Rは、Infineon Technologiesの登録商標です。

※ ICODEは、NXP Semiconductorsの登録商標です。

※ Tag-Itは、Texas Instrumentsの登録商標です。

仕様

項目 仕様 単位
項目

NM54-B/C-5V/QW10シリーズ仕様

単位
アクセス距離(注1)

FeliCa:50 MIFARE:50 ICODE SLI:60 ISO14443 typeB:25(Elwize)40(JJC1)

mm
定格入力電圧

DC5±5%

V
最大消費電流

330

mA
使用周波数 13.56

MHz

変調方式

ASK

使用温度範囲

-10~60

保存温度範囲 -20~65
使用湿度範囲

20~85(結露なきこと)

%RH

外形寸法(リーダ部)

54(W)× 60(D)× 5(H)

mm

外形寸法(アンテナ部)

70(W)× 70(D)× 5(H)

mm
起動時間

電源投入後1.0sec以内

インターフェース

NM54B*:RS-232C

NM54C*:CMOS

接続コネクタ

53261-1071(モレックス製)

FlashROM書換可能回数

最大10,000

型式

NM54-B-5V/QW10-2

NM54-B-5V/QW10-4

NM54-B-5V/QW10-P2


NM54-C-5V/QW10-2

NM54-C-5V/QW10-4

NM54-C-5V/QW10-P2

RS-232C I/F FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

RS-232C I/F FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

RS-232C I/F パラメータ指定方式簡易コマンドレスポンス FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

CMOS I/F FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

CMOS I/F FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

CMOS I/F パラメータ指定方式簡易コマンドレスポンス FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ)

※P2モデルのサンプル提供は2023年12月以降となります。

対応カード

  MIFARE MIFARE Ultralight MIFARE PLUS MIFARE DESFIRE SLE55R FeliCa 鍵無 FeliCa Lite-S鍵 FeliCa DES鍵 FeliCa SSFC FeliCa AES鍵 ISO14443 typeB ISO15693
 -無モデル × × 読取のみ


〇※SSFC会員のみ

〇※-4モデルのみ

〇コマンドスルー

※MIFARE Ultralight-Cのパスワード機能には未対応です。
国内電波法 誘導式読み書き通信設備
標準規格 ISO 14443 type AISO 14443 type BISO 15693ISO 18092
適用市場 警備関連勤怠・就業入室管理/入退室管理アミューズメント医療関連文教関連工程管理外食産業関連広告/デジタルサイネージ決済関連
周波数 HF帯
