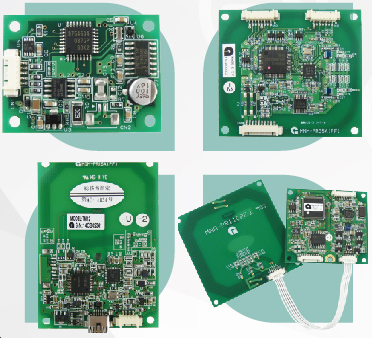

【NM59シリーズ概要】 　NM59シリーズは、FeliCaの暗号領域に対応可能なセキュアマイコン搭載アンテナ一体型のマルチRFIDリーダライタモジュールです。 　FeliCaリーダライタRF性能検定（Ver1.52）評価クラスMを取得しており、さまざまな分野に向けて利用検討いただくことができます。 　★【FeliCa検定】　FeliCaリーダライタRF性能検定(Ver1.52)　評価クラスM　取得済み 　　　FeliCa互換性情報技術サイト：　https://www.felicatech.org/readerwriter/rf_pass_list.html 《型式》 ◯　インタフェース：RS-232C ●NM59-B-5V ⇒　特徴：FeliCa暗号非対応 ●NM59-B-5V-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●NM59-B-5V-4 ⇒　特徴：NM59-B-5V-2にFeliCa AES暗号対応機能を付加 〇　インタフェース：CMOS ●NM59-C-5V ⇒　特徴：FeliCa暗号非対応 ●NM59-C-5V-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●NM59-C-5V-4 ⇒　特徴：NM59-C-5V-2にFeliCa AES暗号対応機能を付加 ●NM59-B-5V-P2、NM59-C-5V-P2　※開発中（2024年11月現在） ⇒　特徴：FeliCa DES/TDES暗号領域、SSFC対応 　　　　　簡易制御が可能なパラメータ指定方式モデル 《従来モデル型式》 NM59シリーズは、以下の従来モデルの代替として開発されました。 ●　TM09シリーズ ●　NM38シリーズ 【特長】 〇搭載IC： ・NFCコントローラIC CLRC663Plus   〇対応タグ/カード： - MIFARE（MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※1、MIFARE DESFire ※2） ※1　枝番-2、-4のみ対応。EV1、EV2、SE、Xに対応しています。 ※2　枝番-2、-4のみ対応。ISO/IEC14443 Type A-4 をサポートしており、コマンドスルーとなります。 - SLE55R（非暗号領域の読み出しのみ対応） - ISO/IEC 14443 Type B - FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） - ISO/IEC 15693 　 〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 ※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク） 【その他の情報】 《補助部品について》 ●接続ケーブル：HZ13-OR3K（10芯） 　上位機器への接続時に利用できる、NM59-B/C-*の片側コネクタ付ケーブルを用意しています。 ●評価用ケーブルセット：XZ63-USBSET 　Windows PCに接続して評価するためのケーブルセットをご用意しています。 　XZ63-USBSETは、NM59-B/C-*をUSBポートに接続できるCMOS⇔USB変換アダプタです。 ※USBポートからの電源供給によりリーダライタが動作するため、別途電源用ACアダプタは不要です。   《評価セットについて》 　NM59シリーズをご利用いただくにあたり、評価・検証を行うための評価セットをご用意しています。 　ご提供するNM59シリーズはCMOSレベルインタフェース版です。   　▼　セット内容　▼　 　●リーダライタ：NM59-C-*×1台    　◆型式一覧 　・　NZ33-DSET-2（FeliCa DES/TDES暗号対応版） 　⇒　NM59-C-5V-2同梱 　・　NZ33-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　⇒　NM59-C-5V-4同梱   　●CMOSレベル/USB変換ケーブルセット：XZ63-USBSET×1式 　 ●カード： 　・　FeliCa AESカード（当社フォーマット）×2枚 　・　FeliCa Lite Sカード×1枚 　・　MIFAREカード×2枚 　・　MIFARE Ultralightカード×1枚 　・　ICODESLIカード×2枚 　・　ISO/IEC 14443 Type B JJC1カード×1枚 　※SSFCフォーマットのFeliCaカードは含まれません。   　●学習プログラム 　※標準学習プログラムには、FeliCa、Type A、Type B、ISO15693の学習プログラムが含まれます。 　※-4にはFeliCa AES学習プログラムが付属します。 　●仕様書 　・リーダライタ製品仕様書 　・学習プログラム操作説明書 　・FeliCaカードフォーマット（弊社仕様）、Type Bカードフォーマット（弊社仕様） 　・外観図（ダウンロード） 　●ドライバ：　XZ63用Windowsドライバ 【製品仕様】 項目 NM59シリーズ仕様 単位 アクセス距離 FeliCa：35 MIFARE：40 ISO/IEC 14443 Type B：12 ISO/IEC 15693：50 mm 定格入力電圧 DC+5±5% V 最大消費電流370 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～70 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 保存湿度範囲 -20～70（結露なきこと) %RH 外形寸法 54(W)×60(D)×5.0(H) mm 起動時間 暗号対応モデル（枝番-2、-4）：電源投入後1.0sec以内 その他（非暗号対応モデル）：電源投入後0.2sec以内 秒 インターフェース 枝番-B：RS232Cレベル 枝番-C：CMOSレベル － 接続コネクタ CN1：53261-1071(モレックス製) CN2：53261-0771(モレックス製) － FlashROM書換可能回数 最大10,000 回 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。

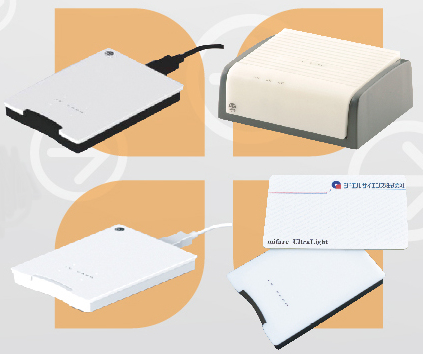

【概要】 　マルチICカード対応の卓上型リーダライタ XR05U-TI Ver2シリーズは、13.56MHz帯域のRFIDおよびICカードに対応した小型卓上型リーダライタです。 　NXP社製CLRC663PlusとUSBコントローラ内蔵の16ビットCPUを搭載し、暗号処理機能も備えています。 　従来のXR05U-TIシリーズのセキュアマイコン搭載後継機で、より高セキュリティなリーダライタとなりました。 《型式》 　〇インタフェース：USB1.1/2.0（CDCクラス） 　●XR05U-TI-2 Ver2 　⇒特徴：FeliCa DES/TDES暗号対応、SSFC対応 　●XR05U-TI-4 Ver2 　⇒特徴：XR05U-TI-2 Ver2にFeliCa AES暗号対応機能を付加 《従来モデル型式》 　XR05U-TI Ver2シリーズは、以下の従来モデルの代替として開発されました。 　●XR05U-TIシリーズ 【特徴】 　〇搭載IC　:　NFCコントローラIC CLRC663Plus 　〇対応タグ/カード　： 　-MIFARE（MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※1、MIFARE DESFire ※2） 　　※1 EV1、EV2、SE、Xに対応しています。 　　※2 ISO/IEC14443 Type A-4をサポートしており、 コマンドスルーとなります。 　- SLE55R（非暗号領域の読み出しのみ対応） 　- ISO/IEC 14443 Type B 　- FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） 　- ISO/IEC 15693準拠     〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 　※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク） 【その他情報】 《評価セットについて》 　XR05U-TI Ver2シリーズのアプリケーション開発を行うための評価セットをご用意しています。 　▼　セット内容　▼ 　●リーダライタ：XR05U-TI-* Ver2×1台 　◆型式一覧 　〈USB1.1/2.0（CDCクラス）〉 　・XR05U-TI-2 Ver2評価セット：XZ66-DSET-2 　（SSFC ※3、FeliCa DES/TDES暗号対応版） 　・XR05U-TI-4 Ver2評価セット：XZ66-DSET-4 　（SSFC ※3、FeliCa DES/TDES/AES暗号対応版） 　　※3　SSFC会員様のみ専用通信仕様書を提供します。 　●ICカード： 　・FeliCa AESカード（弊社フォーマット） × 2枚 　・FeliCa Lite Sカード × 1枚 　・MIFAREカード × 2枚 　・MIFARE Ultralightカード × 1枚 　・ICODE SLIカード × 2枚 　・ISO14443 Type B JJC1カード × 1枚 　●学習プログラム： 　・Windows用　標準学習プログラム（FeliCa、Type A、Type B、ISO15693対応） 　-4モデルにはFeliCa AES学習プログラムが付属します。 　〇Windows用ドライバについて 　　対応OSは以下の通りです。 　・Windows 11 / 10 / 8.1 / 8 / 7 / Vista / XP（32・64ビット版） 　〇アプリケーションセットについて 　　XR05U-TI-2 Ver2を利用し、容易に非接触ICカードの内部データを読み取れるWindows用アプリケーションとのセット製品を提供しています。 　・キーボードエミュレータ内部データ読出版：XZ66-KES-1 　・キーボードエミュレータ内部データ読出版（SSFC対応）：XZ66-KES-2（SSFC会員様のみ） 【製品仕様】 項目 仕様 単位 アクセス距離 FeliCa：27 MIFARE：27 ICODE SLI：47 ISO/IEC 14443 Type B：6 mm 定格入力電圧 DC5V±5%（ハイパワー・デバイス） USBバス・パワーより供給 V 最大消費電流300 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～40 ℃ 保存温度範囲 -20～60 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 保存湿度範囲 20～80（結露なきこと) %RH 外形寸法 54(W)×75(D)×11(H)（ゴム足を含む） mm 取付方法 卓上据置 - 保護構造 なし g 重量 30g g インターフェース USB1.1／2.0準拠 － 接続コネクタ USB mini-B － 標準通信速度 Full Speed対応 － ID Vender ID：298C Product ID：0001 － ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ SLE55Rは、Infineon社の非接触ICカードです。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-it HF-Iは、テキサス州 Instrumentsの商標です。

【NM60シリーズ概要】 　NM60シリーズは、USBデバイス機器をはじめ、さまざまな機器に組み込むことを想定した小型軽量のアンテナ一体型マルチRFIDリーダライタモジュールです。 　外部制御装置とは、シリアル通信（CMOSレベル）（枝番-C）またはUSB（枝番-U）にて接続、電源電圧はDC+5.0V±5％入力、鉛フリー・RoHS（RoHS2）指令に対応しています。 　セキュアマイコンを搭載したFeliCa暗号対応モデルや、PC/SCのAPIに準拠したマイナンバーカード・電子車検証に対応可能なモデルをご用意しています。 《型式》 ◯　インタフェース：シリアル通信（CMOSレベル） ●　NM60-C ⇒　特徴：FeliCa暗号非対応 ●　NM60-C-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●　NM60-C-4  ⇒　特徴：NM60-C-2にFeliCa AES暗号対応機能を付加 ◯　 インタフェース：USB1.1/2.0（CDCクラス）   ●　NM60-U ⇒　特徴：FeliCa暗号非対応 ●　NM60-U-2 ⇒　特徴：FeliCa DES/TDES暗号対応、SSFC対応 ●　NM60-U-4 ⇒　特徴：NM60-U-2にFeliCa AES暗号対応機能を付加 ◯　インタフェース：USB1.1/2.0（HIDクラス） ●　NM60-U-KP ⇒　特徴：HIDクラス、FeliCa暗号非対応 ●　NM60-U-KP2　※2025年度リリース予定で開発中です。（2024年10月現在） ⇒　特徴：HIDクラス、NM60-U-KPにFeliCa DES暗号対応機能を付加 ●　NM60-U-KP4 　※2025年度リリース予定で開発中です。（2024年10月現在） ⇒　特徴：HIDクラス、NM60-U-KP2にFeliCa AES暗号対応機能を付加 ◯　インタフェース：USB1.1/2.0（CCIDクラス） ●　NM60-U-P/S ⇒　特徴：PC/SCのAPIに準拠 《従来モデル型式》 NM60シリーズは、以下の従来モデルの代替として開発されました。 ●　TM12シリーズ 【特長】 　 〇搭載IC： ・NFCコントローラIC CLRC663Plus 　 〇対応タグ/カード： - MIFARE（MIFARE Classic、MIFARE Ultralight、MIFARE Plus ※1、MIFARE DESFire ※2） ※1　枝番-2、-4のみ対応。EV1、EV2、SE、Xに対応しています。 ※2　枝番-2、-4のみ対応。ISO/IEC TypeA-4をサポートしており、コマンドスルーとなります。 - SLE55R（非暗号領域の読み出しのみ対応） - ISO/IEC 14443 Type B - FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） - ISO/IEC 15693 　 〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 ※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク） 【その他の情報】 《評価セットについて》 　NM60シリーズの評価・検証を行うための評価セットをご用意しています。 　▼　セット内容　▼　 　●リーダライタ：NM60-*-* × 1台  　◆型式一覧 　〈 インタフェース：シリアル通信（CMOSレベル）〉 　・　NM60-C評価セット　：NZ32-DSET（FeliCa非暗号対応版） 　・　NM60-C-2評価セット：NZ32-DSET-1（FeliCa DES/TDES暗号対応版） 　・　NM60-C-2評価セット：NZ32-DSET-2（SSFC、FeliCa DES/TDES暗号対応版） 　・　NM60-C-4評価セット：NZ32-DSET-3（FeliCa DES/TDES/AES暗号対応版） 　・　NM60-C-4評価セット：NZ32-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　〈 インタフェース：USB1.1/2.0（CDCクラス） 〉 　・　NM60-U評価セット　：NZ31-DSET（FeliCa非暗号対応版） 　・　NM60-U-2評価セット：NZ31-DSET-1（FeliCa DES/TDES暗号対応版） 　・　NM60-U-2評価セット：NZ31-DSET-2（SSFC、FeliCa DES/TDES暗号対応版） 　・　NM60-U-4評価セット：NZ31-DSET-3（FeliCa DES/TDES/AES暗号対応版） 　・　NM60-U-4評価セット：NZ31-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　●CMOSレベル/USB変換ケーブルセット：XZ63-USBSET ×1式 　　※インタフェース：シリアル通信（CMOSレベル） NZ32-DSET-*に含まれます。 　　※インタフェース：USB1.1/2.0（CDCクラス）  NZ31-DSET-*には含まれていません。 　 　●ICカード： 　・　FeliCa AESカード（弊社フォーマット） × 2枚 　・　FeliCa Lite Sカード × 1枚 　・　MIFAREカード × 2枚 　・　MIFARE Ultralightカード × 1枚 　・　ICODE SLIカード × 2枚 　・　ISO14443 Type B JJC1カード × 1枚 　●学習プログラム ・Windows用　標準学習プログラム（FeliCa、Type A、Type B、ISO15693対応） ※-4にはFeliCa AES学習プログラムが付属します。 　●仕様書 ・リーダライタ製品仕様書 ・学習プログラム操作説明書 ・FeliCaカードフォーマット（弊社仕様）、Type Bカードフォーマット（弊社仕様） ・外観図（ダウンロード） 【製品仕様】 項目 NM60シリーズ仕様 単位 アクセス距離 FeliCa：30 MIFARE：30 ISO/IEC 14443 Type B：6 ISO/IEC 15693：50 mm 定格入力電圧 DC+5±5% V 最大消費電流300 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～70 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 外形寸法 67(W)×45(D)×6.7(H) mm 起動時間 暗号対応モデル（枝番-2、-4）：電源投入後1.0sec以内 その他（非暗号対応モデル）：電源投入後0.2sec以内 秒 インターフェース 枝番-C：シリアル通信（CMOS） 枝番-U：USB1.1/2.0 － 接続コネクタ 枝番-C：53261-0471（モレックス製） 枝番-U：USB mini-B － FlashROM書換可能回数 最大10,000 回 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。

【NM53シリーズ　概要】 　NM53シリーズは、FeliCaの暗号領域に対応可能なセキュアマイコン搭載アンテナ一体型のマルチRFIDリーダライタモジュールです。 　さまざまな機器に組み込むことを想定しています。 《型式》 ●　NM53-C-2 ⇒　DC5V or 3.3V駆動　DES/TDES暗号領域、SSFC対応 　　FeliCaのDES/TDES暗号およびSSFCフォーマットに対応するモデル ●　NM53-C-4 ⇒　DC5V or 3.3V駆動　DES/TDES/AES暗号領域、SSFC対応 　　NM53-C-2 にFeliCaのAES暗号対応機能を付加したモデル ●　NM53-C-P2　※開発中（2024年10月現在） ⇒　DC5V or 3.3V駆動　DES/TDES暗号領域、SSFC対応 　　簡易制御が可能なパラメータ指定方式モデル 《従来モデル型式》 NM53シリーズは、以下の従来モデルの代替として開発されました。 ●　NM07シリーズ ●　TM05シリーズ ●　NM43シリーズ（FeliCa暗号対応モデル） ※NM43シリーズの非暗号対応モデルは引き続き提供されます。 【特長】 〇電源仕様： ・DC5VとDC3.3Vのモデルの区別がなく、どちらでも駆動可能です。 　 〇搭載IC： ・NFCコントローラIC CLRC663Plus 　 〇対応タグ/カード： - MIFARE（MIFARE Classic、MIFARE Ultralight） - SLE55R（非暗号領域の読み出しのみ対応） - ISO/IEC 14443 TypeB - FeliCa（FeliCa Standard、FeliCa Lite、FeliCa Lite S） - ISO/IEC 15693 ※MIFARE Plusは今後対応予定（2024年10月現在） 　 〇セキュリティ： 　FeliCa暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みとして、本製品には、認証情報を保護する機能と暗号処理回路を持つセキュアマイコンが搭載されております。 　物理的な攻撃にも対処した「耐タンパ性」を有するCommon Criteria EAL5+の認証を受けています。 ※Common Criteria（コモンクライテリア）：情報技術セキュリティの評価基準（EAL1～7までのランク） 【その他の情報】 《補助部品について》 ●接続ケーブル：HZ12-OR3K（5芯） 　上位機器への接続時に利用できる、NM53-C-2およびNM53-C-4モデルの片側コネクタ付ケーブルを用意しています。 ●評価用ケーブルセット：XZ63-USBSET 　Windows PCに接続して評価するためのケーブルセットをご用意しています。 　XZ63-USBSETは、NM53-C-*をUSBポートに接続できるCMOS⇔USB変換アダプタです。 ※USBポートからの電源供給によりリーダライタが動作するため、別途電源用ACアダプタは不要です。 《評価セットについて》 　NM53シリーズをご利用いただくにあたり、評価・検証を行うための評価セットをご用意しています。 　▼　セット内容　▼　 　●リーダライタ：NM53-C-*×1台  　◆型式一覧 　・　NZ30-DSET-1（FeliCa DES/TDES暗号対応版） 　⇒　NM53-C-2同梱 　・　NZ30-DSET-2（SSFC、FeliCa DES/TDES暗号対応版） 　⇒　NM53-C-2同梱 　・　NZ30-DSET-3（FeliCa DES/TDES/AES暗号対応版） 　⇒　NM53-C-4同梱 　・　NZ30-DSET-4（SSFC、FeliCa DES/TDES/AES暗号対応版） 　⇒　NM53-C-4同梱 　●CMOSレベル/USB変換ケーブルセット：XZ63-USBSET×1式 　●カード： 　・　FeliCa AESカード（当社フォーマット）×2枚 　・　FeliCa Lite Sカード×1枚 　・　MIFAREカード×2枚 　・　MIFARE Ultralightカード×1枚 　・　ICODESLIカード×2枚 　・　ISO14443 TypeB JJC1カード×1枚 　※SSFCフォーマットのFeliCaカードは含まれません。 　●学習プログラム 　※標準学習プログラムには、FeliCa、Type A、Type B、ISO15693の学習プログラムが含まれます。 　※-4にはFeliCa AES学習プログラムが付属します。 　●仕様書 　●ドライバ：　XZ63用Windowsドライバ 【製品仕様】 項目 NM53-C-2/C-4/シリーズ　仕様 単位 アクセス距離(注1) FeliCa：35 MIFARE：40 ICODE SLI：60 ISO 14443 TypeB：12  mm 定格入力電圧 DC+5±5%・DC+3.3±5% V 最大消費電流300 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～65 ℃ 使用湿度範囲 20～85（結露なきこと) %RH 外形寸法 60(W)×40(D)×5.7(H) mm 起動時間 電源投入後1.0 秒 インターフェース CMOS － 接続コネクタ 53261-0571（モレックス製） － FlashROM書換可能回数 最大10,000 回 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。

新製品(セキュアマイコン搭載)　 　NM54シリーズは、さまざまな機器に組込まれることを意識した、リーダライタ部とアンテナ部で構成される分離型リードライトモジュールです。 　NXP製CLRC663Plusと、16ビットCPUと、セキュアマイコン※を搭載しています。 　FeliCa/MIFARE/ISO15693/ISO14443 typeBに対応しています。FeliCaの暗号処理機能を搭載しており、平易な処理で暗号対応のカードにアクセスすることができます。 　ISO14443 typeA：MIFARE Classic、MIFARE Ultralight、SLE55R(読取のみ) 　ISO15693　　   ：ICODE SLI、Tag-it HFI 　-2、-P2モデル ：FeliCa　DE/TDES暗号対応、SSFC対応 　-4モデル　　   ：FeliCa　DE/TDES/AES暗号対応、SSFC対応 ※本リーダライタに搭載するセキュアマイコンは「認証情報」を保護する機能と暗号処理回路を持ち、物理的な攻撃にも対処した「耐タンパ性」を有するCC EAL5+の認証を受けています。 FeliCa 暗号対応リーダライタ製品群のセキュリティ向上に関する取り組みについて  (2020年3月当社ホームページお知らせに掲載) ※Common Criteria(コモンクライテリア)：情報技術セキュリティの評価基準(EAL1～7までのランク) 書類について 機器外観図　下記の外観図からダウンロードください。 製品仕様書　お問い合わせください。 通信仕様書　ご提示には当社との秘密保持契約の締結が必要となります。当社営業員とご面談の上ご入手いただきますようお願いします。 補助部品について 　上位機器への接続時に利用いただけるNM54-B/C-5V/QW10モデルの片側コネクタ付ケーブルHZ13-OR3K(10芯)を用意しています。 　Windows PCに接続・評価いただくためのケーブルセットとして、Bモデル(RS-232C)にはXZ24-DS2を、Cモデル(CMOS)にはXZ63-USBSETを用意しています。 　XZ24-DS2はNM54B*をRS-232Cポートに接続用できるケーブルとDC5V出力ACアダプタとのセット品です。PCにはRS-232Cポートが必須となりますのでご注意ください。(おそれいりますがXZ24-DS2は生産困難品となりました。代替機検討しています。2023年7月現在) 　XZ63-USBSETはNM54C*をUSBポートに接続できるCMOSーUSB変換アダプタです。USBポートからの電源供給によりリーダライタが動作しますので、別途電源用ACアダプタは不要となっています。 評価セットについて 　NM54シリーズを利用いただくにあたり、評価・検証を行っていただくためにNM54シリーズ本体と、PCに接続するためのCMOSレベル/USB変換セット、学習プログラム、各種カードをセットとした評価セットを用意しています。ご提供するNM54シリーズはCMOSレベルI/F版です。 【セット内訳】 ・リーダライタNM54-C-5V/QW10-*× 1台 ・CMOSレベル/USB変換XZ63-USBSET×1式 ・FeliCa AESカード(当社フォーマット)× 2枚 ・FeliCa Lite Sカード×1枚 ・MIFAREカード×2枚 ・MIFARE Ultralightカード×1枚 ・ICODE SLIカード×2枚 ・ISO14443 typeB JJC1カード×1枚 ・学習プログラム各種、各種仕様書、XZ40用Windowsドライバ ※SSFCフォーマットFeliCaカードは含まれません。 ※標準学習プログラム (FeliCa/typeA/typeB/15693)(各セットに同梱)、FeliCa AES 学習プログラム(-3、-4に同梱) 【型式一覧】 NZ26-DSET-1(FeliCa DES/TDES暗号対応版)　　　　　  　　NM54-C-5V/QW10-2同梱 NZ26-DSET-2(SSFC、FeliCa DES/TDES暗号対応版)　　　　NM54-C-5V/QW10-2同梱 NZ26-DSET-3(FeliCa DES/TDES/AES暗号対応版)　　　　　 NM54-C-5V/QW10-4同梱 NZ26-DSET-4(SSFC、FeliCa DES/TDES/AES暗号対応版)　　NM54-C-5V/QW10-4同梱 在庫状況について ：NM54-B-5V/QW10-2、NM54-B-5V/QW10-4のサンプル出荷開始中(若干数) 生産状況について ：量産準備/生産部品調達中 ※生産終了したNM14/NM15シリーズの後継機/代替機としてもご利用検討ください。 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ SLE55Rは、Infineon Technologiesの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-Itは、Texas Instrumentsの登録商標です。 仕様 項目 仕様 単位 項目 NM54-B/C-5V/QW10シリーズ仕様 単位 アクセス距離(注1) FeliCa:50 MIFARE:50 ICODE SLI:60 ISO14443 typeB:25(Elwize)40(JJC1) mm 定格入力電圧 DC5±5% V 最大消費電流330 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～65 ℃ 使用湿度範囲 20～85（結露なきこと) %RH 外形寸法(リーダ部) 54(W)× 60(D)× 5(H) mm 外形寸法(アンテナ部) 70(W)× 70(D)× 5(H) mm 起動時間 電源投入後1.0sec以内 ー インターフェース NM54B*:RS-232C NM54C*:CMOS － 接続コネクタ 53261-1071（モレックス製） － FlashROM書換可能回数 最大10,000 回 型式 NM54-B-5V/QW10-2 NM54-B-5V/QW10-4 NM54-B-5V/QW10-P2 NM54-C-5V/QW10-2 NM54-C-5V/QW10-4 NM54-C-5V/QW10-P2 RS-232C I/F　FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) RS-232C I/F　FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) RS-232C I/F　パラメータ指定方式簡易コマンドレスポンス　FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) CMOS I/F　FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) CMOS I/F　FeliCa DES/TDES/AES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) CMOS I/F　パラメータ指定方式簡易コマンドレスポンス　FeliCa DES/TDES暗号対応、SSFC対応(SSFCコマンドの公開は会員のみ) ※P2モデルのサンプル提供は2023年12月以降となります。 対応カード   MIFARE MIFARE Ultralight MIFARE PLUS MIFARE DESFIRE SLE55R FeliCa 鍵無 FeliCa Lite-S鍵 FeliCa DES鍵 FeliCa SSFC FeliCa AES鍵 ISO14443 typeB ISO15693  -無モデル ○ ○ × × 読取のみ ○ 〇 〇 〇※SSFC会員のみ 〇※-4モデルのみ 〇コマンドスルー 〇 ※MIFARE Ultralight-Cのパスワード機能には未対応です。

新製品 　NM52-C-3Vは、さまざまな機器に組込まれることを意識した、NXP製CLRC663Plusと16ビットCPUを搭載したFeliCa/MIFARE/ISO15693用のアンテナ部一体型のリードライトモジュールです。(FeliCaは非暗号領域のみアクセス可能です) 　動作電源はDC3.3VのI/FはCMOSレベルです。液晶を搭載した機器のベゼル(枠)に用意に組込んでいただけるよう縦長の基板となっています。 　※NM20-C-3Vとは形状互換となります。TM13-Cとは横幅およびコネクタは互換、縦幅は10㎜長さが異なります。 　通信仕様はジーエルソリューションズ株式会社が専用で用意するものとなります。(暗号非対応版) 　※NM20-C-3VになかったISO15693の機能が付加されています。TM13-Cとは通信仕様は互換となります。 書類について 機器外観図　下記の外観図からダウンロードください。 製品仕様書　お問い合わせください。 通信仕様書　ご提示には当社との秘密保持契約の締結が必要となります。当社営業員とご面談の上ご入手いただきますようお願いします。 補助部品について 　上位機器への接続時に利用いただけるNM52-C-3Vモデルの片側コネクタ付ケーブル1J00505A(4芯)を用意しています。 　Windows PCに接続・評価いただくためのケーブルセットとして、XZ63-USBSETを用意しています。 　XZ63-USBSETはNM52CをUSBポートに接続できるCMOSーUSB変換アダプタです。USBポートからの電源供給によりリーダライタが動作しますので、別途電源用ACアダプタは不要となっています。 評価セットについて 　NM52シリーズを利用いただくにあたり、評価・検証を行っていただくためにNM52シリーズ本体と、PCに接続するためのCMOSレベル/USB変換セット、学習プログラム、各種カードをセットとした評価セットを用意しています。 【セット内訳】 ・リーダライタNM52-C-3V× 1台 ・CMOSレベル/USB変換XZ63-USBSET×1式 ・FeliCa AESカード(当社フォーマット)× 2枚 ・FeliCa Lite Sカード×1枚 ・MIFAREカード×2枚 ・MIFARE Ultralightカード×1枚 ・ICODE SLIカード×2枚 ・学習プログラム各種、各種仕様書 【型式】 NZ29-DSET 在庫状況について ：量産出荷中 生産状況について ：計画生産中 ※生産終了したNM20-C-3VおよびTM13-Cの後継機:代替機としてもご利用検討ください。 ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ SLE55Rは、Infineon Technologiesの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-Itは、Texas Instrumentsの登録商標です。 仕様 項目 仕様 単位 項目 NM52-C-3Vシリーズ仕様 単位 アクセス距離(注1) FeliCa:25 MIFARE:25 ICODE SLI:45 mm 定格入力電圧 DC3.3±5% V 最大消費電流180 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 -10～60 ℃ 保存温度範囲 -20～85 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 外形寸法 50(W)× 20(D)× 7.2(H) mm 起動時間 電源投入後200 ms インターフェース CMOS － 接続コネクタ 53261-0471（モレックス製） － FlashROM書換可能回数 最大10,000 回 型式一覧 型式 基板形状(mm) I/F 通信距離 使用温度範囲 電源 暗号処理 NM52-C-3V W50×D20×H7.2 CMOSレベル MIFARE:25㎜ FeliCa：25㎜ ICODE SLI：45㎜ -10～60℃ DC3.3V 非対応 ※通信距離は所定の基準カードに対する値です。周囲環境および対象カードによって変化します。 対応カード   MIFARE MIFARE Ultralight MIFARE PLUS MIFARE DESFIRE SLE55R FeliCa 鍵無 FeliCa Lite-S鍵 FeliCa DES鍵 FeliCa SSFC FeliCa AES鍵 ISO14443 typeB ISO15693  -無モデル ○ ○ × × 読取のみ ○ × × × × × 〇 ※MIFARE Ultralight-Cのパスワード機能には未対応です。

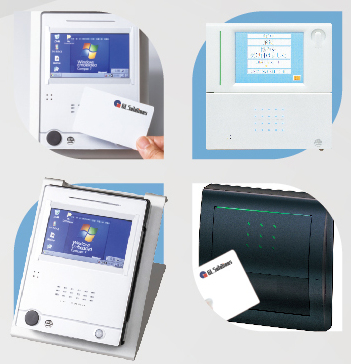

　インテリジェントターミナル　CENTiO XP43C7は、インテリジェントターミナル　CENTiO XP35C6シリーズの後継機として、この度2020年1月末よりリリースいたしました。 壁面に埋め込みもしくは露出で取り付け可能で、非接触ICカードリーダライタを内蔵、OSにWindows Embedded Compact 7を持つプログラマブルなコントローラです。 自由な開発環境と高い汎用性によりさまざまなシーンに活用できます。またタッチパネルも3.5インチから4.3インチに変更されたことで見やすさ、操作性を追求しており既存のXP35C6ユーザや新規ユーザにおいてもご利用いただきやすい製品となっております。     特長 ・Windows Embedded Compact 7を搭載 汎用性の高いアプリケーション開発環境Visual Studio2008を用いて容易にアプリケーション開発が可能です。 ・さまざまなRFIDカードに対応 XP43C7モデルでは、FeliCa(DES領域含む)、MIFARE、SLE55R（読み取りのみ）、ISO14443 type B、ISO15693に対応しています。 ご要望によりAES暗号対応モデルを提供することが可能です。 ・選べるカラー シルバーを標準色として、オプションとしてホワイト、ブラックも加えた計3色から選択いただけます。 ・2個用スイッチボックスに埋め込み設置可能 建築用標準機材であるスイッチボックスに埋め込むことを前提に設計されていますので、設置が容易です。 170㎜×125㎜×40mm（露出取付時） ・豊富なI/F ・LAN、RS-485、USB A(ホスト)、USB miniAB(ホスト/スレーブ)※、microSDスロット、人感センサ、リレー接点出力×1、DO×3、DI×3、Wiegand(ウィーガンド)I/F出力、microSD×1（SDHC対応） ※miniAコネクタのケーブルを接続した場合はホストとして、miniBコネクタをつないだ場合はスレーブとして動作します。 ・押ボタン、LEDその他 RS-485 I/F用コネクタは電源供給ラインも含まれており、当社のさまざまな壁付型リーダ/リーダライタを接続することができます。 リレー出力およびDI/DOを利用し、さまざまな機器を制御可能です   ・選べる電源 DC12V、DC24Vの外部電源もしくはPoE(802.3af)によるDC48Vにて動作します。   用途 さまざまな用途に利用することができます。 ・出席管理・来場者管理・勤怠管理・工程管理・電子広告・入室管理　etc… 開発について 内蔵するカードリーダのコントロールについては、別途当社との秘密保持契約を締結いただき各カードに対する制御のための通信仕様を入手いただく必要があります。 NM43-C-5V-2評価セットNZ23-DSET-2の導入をぜひご検討ください。 XP43C7用のSDKはHPに掲載予定です。 Windows Embedded Compact 7関連の開発環境はMicrosoft VisualStudio 2008 Professionalを推奨しています。   在庫状況について お問い合わせください   国内電波法について XP43C7-N1 本機は誘導式読み書き通信設備の型式についての指定を受けたリーダライタモジュール 型式名“NM43”　枝番“-C”を組み込んでおります。 指定番号は、NM43のアンテナ部分に表示されております。 いずれの機種も設置許可を必要としません。   ※その他搭載RFIDモジュールによる特注対応可能   ※FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※FeliCaは、ソニー株式会社の登録商標です。 ※MIFAREはNXPセミコンダクターズの登録商標です。     項目 内容 RFID FeliCa（暗号対応）、MIFARE、SLE55R（読取のみ）、ISO14443typeB、ISO15693 ＊NM43-C-5V-2モジュール搭載 OS Windows Embedded Compact 7　 CPU ARM Cortex-A9 Core 800MHz メインメモリ 512MB フラッシュメモリ ユーザ領域：1GB LAN 10BASE-TX/100BASE-T、PoE対応 RS485 あり Wiegand I/F あり（送信のみ） 外部機器接続スロット microSD×1（SDHC対応）、USB Type A×1、USB Type mini AB×1 タッチパネル/LCD 4.3インチ　抵抗膜式タッチパネル スピーカ 内蔵（モノラル） LED カードかざし部に青、結果表示部に赤と緑と青 電源 DC12VもしくはDC24Vの外部電源/PoE（802.3af）によるDC48V 外部機器制御端子（DIO） DI×9、DO×6以上 ※DOのうち3ポートはWiegandと共有となる 使用温度 0～40℃(但し結露なきこと)、20～85%RH(但し結露なきこと) CPU監視 WDTあり 環境対策 RoHS準拠、VCCI準拠 医療機器への影響対応 JAISAマーク サイズ 170㎜×125㎜×40mm（露出取付時）相当 人感センサ あり タンパスイッチ ハードスイッチ　1ch 警戒スイッチ ハードスイッチ（アプリケーションにて制御） 重量 600g

概要 　XR08U-TIシリーズは、Texas Instruments製RFIDチップTRF7970AとUSBコントローラ内蔵の16ビットCPUを搭載し、13.56MHz帯域のRFIDやICカードに対応した小型卓上型リーダライタです。 　このXR08U-TIシリーズには、当社の機器組込型リーダライタモジュールTM12-U-PSが内蔵され、インジケータ用赤/緑の2色LEDを搭載し、1mのUSB A-miniBケーブルが付属されています。 　PC/SCに準拠し、地方公共団体情報システム機構(J-LIS)が提供している「個人番号カード対応版券面事項表示ソフトウェア」や公的個人認証サービスポータルサイトが提供する「利用者クライアントソフト」が利用できます。 マイナポータルサイトのログイン用ICカードリーダとしても利用できます。 　その他、PC/SCのAPIに準拠してFeliCaやMIFAREなどのICカードにアクセスすることができます。 　国土交通省が2023年1月より開始する電子車検証にも対応します。    ※公的個人認証サービスポータルサイトのマイナンバーカードに対応したICカードリーダライタ一覧にXR08U-TIが掲載されています。 書類について  機器外観図　　　　：下記リンクからダウンロードください。  製品仕様書　　　　：お問い合わせください。  通信仕様書　　　　：ご提示には当社との秘密保持契約の締結が必要となります。 　　　　　　　　　　当社営業員とご面談の上ご入手ください。 　　　　　　　　　　なお、当社標準の卓上型リーダライタXR05U-TI-2とは通信仕様が異なりますのでご注意ください。 Windows用ドライバ：PCに接続するだけでPC/SC機器として認識されますので、ドライバのインストールは不要です。 対応OS　　　　　　：Windows 10、Windows 11 評価セット　　　　 ：XR08U-TIにつきましては単体販売のみ行います。評価セットの提供は行いません。 　  ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。   ※ FeliCaは、ソニー株式会社の登録商標です。   ※ MIFAREは、NXP Semiconductorsの登録商標です。 仕様 項目 仕様 単位 項目 仕様 単位 アクセス距離(注1) FeilCa:27 MIFARE:27 ELWISE:3 mm 定格入力電圧 5V：DC5V±5%　　USBバスパワーより供給 V 最大消費電流260 mA 使用周波数 13.56 MHz 変調方式 ASK － 使用温度範囲 ー10～40 ℃ 保存温度範囲 ー20～60 ℃ 使用湿度範囲 30～80（結露なきこと) %RH 外形寸法 54(W)×75(D)×11(H)　(ゴム足含む) mm 重量 35 g インターフェース USB1.1/2.0準拠　PC/SC対応 － ID Vender ID　　　298C Product ID　　  0007 － 速度 Full Speed － FlashROM書換可能回数 最大1,000 回

概要 アンテナ一体型マルチRFID リーダライタモジュール「 NM43-C 」 枝番「 3V 」「 5V 」「無印、 2 、 4 は、 NFC コントローラ IC CLRC663Plusを搭載した MIFARE ※1（ MIFARE Plus 、 MIFARE Classic 、 MIFAREUltralight ）および SLE55R （非暗号領域の読出しのみ 対応）、ISO/IEC14443 typeB 、 FeliCa ※2 （ FeliCa Standard 、 FeliCa Lite 、FeliCa Lite S ）および、 ISO/IEC15693 のタグやカードのシリアル番号（以下、断りの無い限りカード ID と呼ぶ） を読んだり、カード内のデータを読み書きするためのリーダラタです。 FeliCa の暗号 (TripleDES) 及び SSFC 3 フォーマットの FeliCa カードに対応するモデル（枝版 ”-2”）と 2 に FeliCa の AES 暗号対応機能を付加したモデル（枝版 ”-4”）を提供します。   型式 NM43-C-3V　　　 DC3.3V 駆動 暗号領域非対応 NM43-C-5V 　　　DC5V 駆動 暗号領域非対応 NM43-C-3V-2　　 DC3.3V 駆動 TDES 暗号、 SSFC 対応 NM43-C-5V-2 　　DC5V 駆動 TDES 暗号、 SSFC 対応 NM43-C-3V-4 　　DC3.3V 駆動 TDES/AES 暗号、 SSFC 対応 NM43-C-5V-4 　　DC5V 駆動 TDES/AES 暗号、 SSFC 対応   評価セット NM43シリーズを利用いただくにあたり、評価・検証を行っていただくためにNM43シリーズ本体と、PCに接続するためのCMOSレベル/USB変換セット、学習プログラム、各種カードをセットとした評価セットを用意しています。ご提供するNM43シリーズはCMOSレベルI/Fです。 リーダライタ NM43-C-5V-2 × 1 台、 CMOS レベル /USB 変換 XZ40-USBSET × 1 式 FeliCaAES カード 当社フォーマット × 2 枚、 FeliCa Lite S × 1 枚、 MIFAREカード × 2 枚、 MIFARE Ultralight カード × 1 枚 ICODESLI カード × 2 枚、 ISO14443 typeB JJC1 カード × 1 枚 学習プログラム各種、各種仕様書、XZ40 用 Windows ドライバ   ※MIFARE Plus カード、 SSFC フォーマット FeliCa カードは含まれません。 ※標準学習プログラム (FeliCa/typeA/typeB/15693/ 、 MIFARE Plus 学習プログラム、 FeliCa AES 学習プログラム 4 のみ     ※ FeliCaは、ソニー株式会社が開発した非接触 ICカードの技術方式です。 ※ FeliCaは、ソニー株式会社の登録商標です。 ※ MIFAREは、NXP Semiconductorsの登録商標です。 ※ ICODEは、NXP Semiconductorsの登録商標です。 ※ Tag-It HFIは、Texas Instrumentsの商標です。   NM43-*-5V-*　　一般仕様 項目 仕様 単位 アクセス距離(注1) FeilCa:35 MIFARE:40 ICODE SLI:60 ELWISE:12 mm 定格入力電圧 5V：DC5V±5% 3V：DC3.3V±10% V 最大消費電流 200 mA （参考）平均消費電流(注2) 100 mA 使用周波数 13.56 *Hz 変調方式 ASK/OOK － 使用温度範囲 ー10～60 ℃ 保存温度範囲 ー20～85 ℃ 使用湿度範囲 20～80（結露なきこと) %RH 外形寸法 60（W)×40（D)×5.5（H) mm 起動時間 電源投入後200 msec インターフェース CMOS － 接続コネクタ 53261-0571（モレックス製） － FlashROM書換可能回数 最大1,000,000 回 ※注1　常温・常湿の環境で当社標準カードを使用して測定したものです。使用するカードや設置する環境および定格入力電圧変動により、アクセス距離が変化したり、中抜けが発生したりすることがありますので、使用されるカードで十分にテストを行ってください。また、106kHz、847kHzおよび13.56MHz付近の電磁波ノイズが大きくなると距離は減少します。 　また、接続したブザーが鳴動しているとき、アクセス距離が減少することがあります。 ※注2　汎用出力用コネクタ（CN2）を使用しないときの平均消費電流地になります。本機の電源を使用して、ブザー・LED等を駆動する場合はその値が加算されます。 ※注3　コマンドは、この期間を経過してから送信してください。また、この期間は通信ラインに信号が乗っても無視してください。

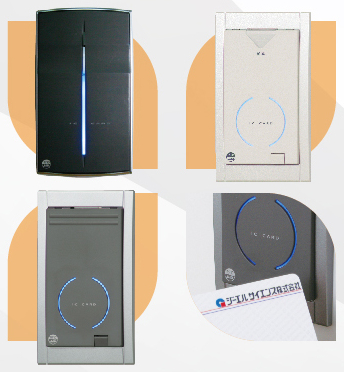

概要 AcCENTiO(アクセンティオ)XRC10は、非接触ICカードを利用して、電気錠等の扉周りの機器を制御し、個人毎で入室、退室を制限する装置です。XRC10には、非接触ICカードリーダ、カード照合判別機能、カード登録機能、電気錠制御機能が内蔵されています。 電気錠とDC24Vの電源装置があれば、これだけで非接触ICカードによる入室管理が実現できます。オプションの子機リーダを接続することで入室と退室両方の管理を行うこともできます。 特長 スタイリッシュなデザイン 2個用スイッチボックスに埋込設置可能 グレー版とホワイト版を選択可能 防雨型IPX3により屋外設置可能※高温になる箇所、配線系統に浸水の可能性がある場所は不可となります 単独で運用が可能 PC不要で運用可能 単体でカードの登録・抹消が可能 付属ユーティリティとmicroSDで履歴管理可能 付属ユーティリティとmicroSDで登録データも管理可能 さまざまな電気錠・扉回り関連機器を直接制御可能 通電時解錠型電気錠 通電時施錠型電気錠(含む一部の電磁錠) 瞬時通電施解錠型電気錠 モータ錠自動扉シャッタ(シャッタ制御盤への接続)駐車場ゲート(ゲート制御盤への接続) インターホンと連動可能 JEM-A端子接続により、インターホン親機からの解錠が可能 汎用的なICカードに対応 FeliCa IDm MIFARE UID ICカードを999枚まで登録可能 単体で登録・抹消が可能  　添付の「登録」「削除」「全削除」カードによる簡単操作(Plusより機能追加)と、メニューと押し釦を駆使し、管理番号による登録・削除のいずれも可能です。 型式一覧 XRC10-N1-Plus(G)　　スタンドアロン電気錠制御リーダ　ダークグレーメタリックモデル XRC10-N1-Plus(W)　　スタンドアロン電気錠制御リーダ　ホワイトパールモデル       国内電波法について XRC10*-N1 本機は誘導式読み書き通信設備の型式についての指定を受けています。指定番号第AC-17133号   Plusシリーズのリリースについて 　添付される専用の管理カード「登録」「削除」「全削除」の3枚を利用し、簡単にカードの登録や削除が行えるPlusにバージョンアップしました。 　これに伴い、ISO15693(ICODE SLIやTag-It HFI)のカードは、XRC10シリーズでは「運用カード」としては利用できなくなりました。 　今後提供いたしますXRC10シリーズはPlusのみとなります。ご了承ください。 屋内用子機リーダ　XR01A-TI-P2 FeliCa/MIFARE/ISO15693に対応した増設用リーダです。 それぞれのカードのIDを読み出します。25㎜の読取距離を保証しています。 使用周波数は13.56MHHzです。 出荷時に内部データを読み出す設定を行うことができます。 標準色はシルバー/グレーのツートン。 XRC10-N1*Plusに1台のみ接続できます。 サイズ 120×70×8㎜(機器の厚みは22㎜) 壁面埋込取付 1個用スイッチボックスに埋め込み取付可 既設の建物に設置する場合の露出取付プレート1J00329C(G)を用意しています。(プレート使用時の厚みは30㎜) 防滴構造にはなっていませんので屋外での使用はできません。 ※ISO15693のカードはXRC10Plusシリーズでは運用カードとして利用できません。 屋内用子機リーダ　XR01A-TI-P2(W) 上記子機リーダのホワイトバージョンです。 オプションの露出取付プレートは1J00329C(W)です。 TIモデル用子機リーダXRW01SA-TI-P2 FeliCa/MIFARE/ISO15693に対応した増設子機リーダです。 それぞれのカードのIDを読み出します。25㎜の読取距離を保証しています。 使用周波数は13.56MHHzです。 XRC10-N1*Plusに1台接続できます。 設定により、入室用リーダ、退室用リーダ、入退の区別なしリーダ(上下設置、左右設置用)として利用できます。 サイズ 125×72×31㎜ 壁面固定取付(露出) 1個用スイッチボックスに取付可 既設の建物に設置する場合のスペーサXZ28-SPを用意しています。(スペーサ利用時の厚さ43㎜) 防滴構造(IP33相当)となっておりますので、屋外に設置・利用いただくことができます。 直射日光のあたるところや雪が積もるようなところは避けていただくようお願いします。 ホワイトモデルはありません。 ※ISO15693のカードはXRC10Plusシリーズでは運用カードとして利用できません。 登録用リーダXR06U-TI-P-A 附属ユーティリティとmicroSDカードを使っての運用時に、カードのIDを容易にPCに取り込める小型卓上のリーダです。   ※XR06UシリーズにはXR06U-TI-PとXR06U-TI-P-Aの2種類があります。XRC10シリーズの登録用リーダは必ずXR06U-TI-P-Aをお求めください。
